無料で使える3D CAD FUSION360でスキルを磨こう!

3D CAD 練習課題5-2(3次元CAD利用技術者試験 1級・準1級サンプル問題より・問5のモデリング解答(2/2))

~無料で使える 3D CAD "FUSION360" を使って3D CADを習得しましょう~

FUSION360 ダウンロード



<練習課題5-2>

3次元CAD利用技術者試験の過去問が公開されていますので、FUSION360を使ってトライしてみましょう。

過去問はこちらのリンクにあります。

https://www.acsp.jp/cad/docs/3d_sample.pdf

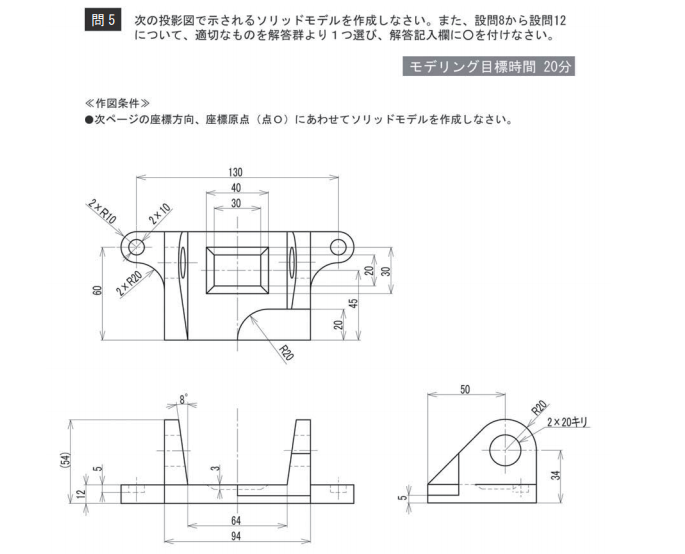

f:id:digiusagi:20210531204531p:plain

f:id:digiusagi:20210531204621p:plain

f:id:digiusagi:20210531204707p:plain

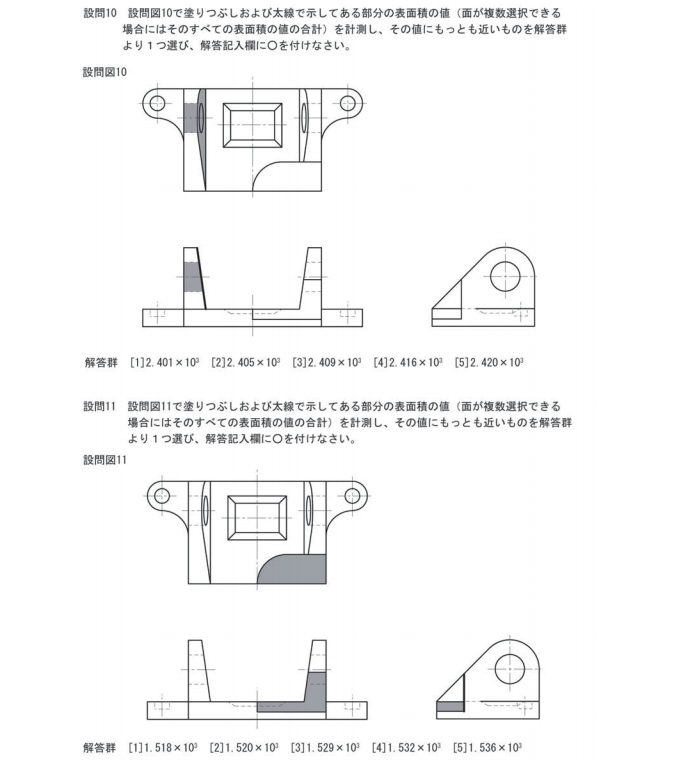

f:id:digiusagi:20210531204916p:plain

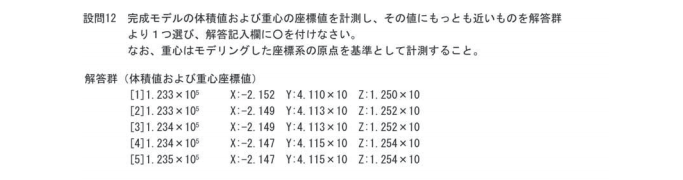

f:id:digiusagi:20210531205011p:plain



<< 問5モデルの作成 (2/2) -完成まで- >>



モデリングの方針としては、左半分を作ってミラーし、対称形状を作った後、非対称部分を付け加えます。



1. ミラーリングします

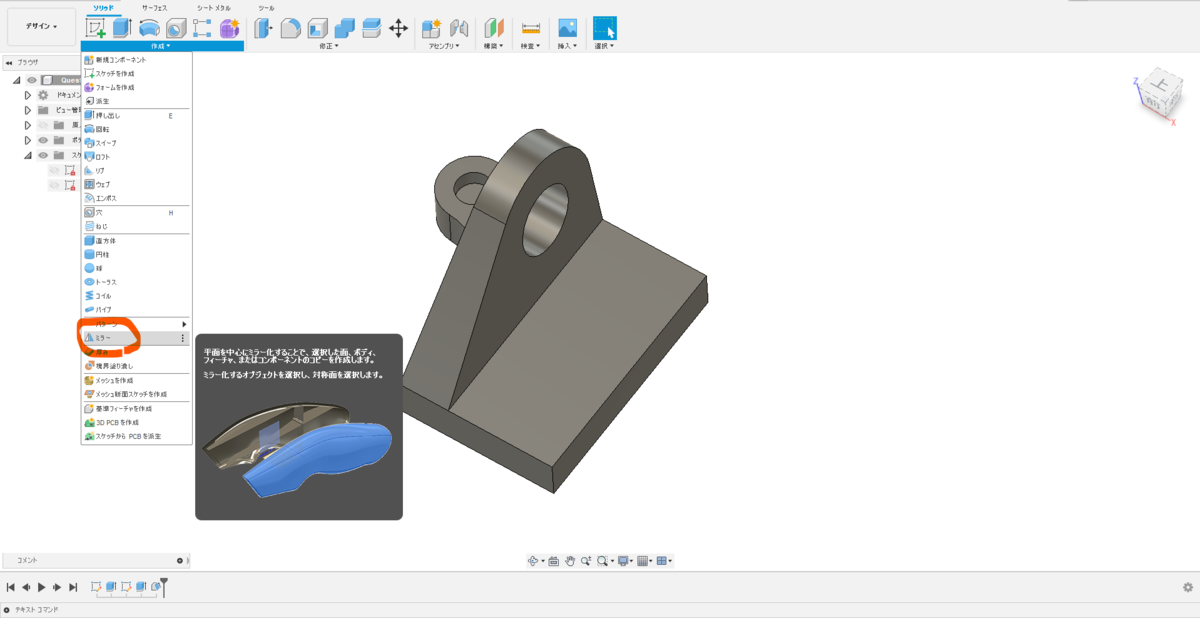

f:id:digiusagi:20210602214559p:plain

↑ [作成]→[ミラー]コマンドを選択します。



 f:id:digiusagi:20210602215014p:plain

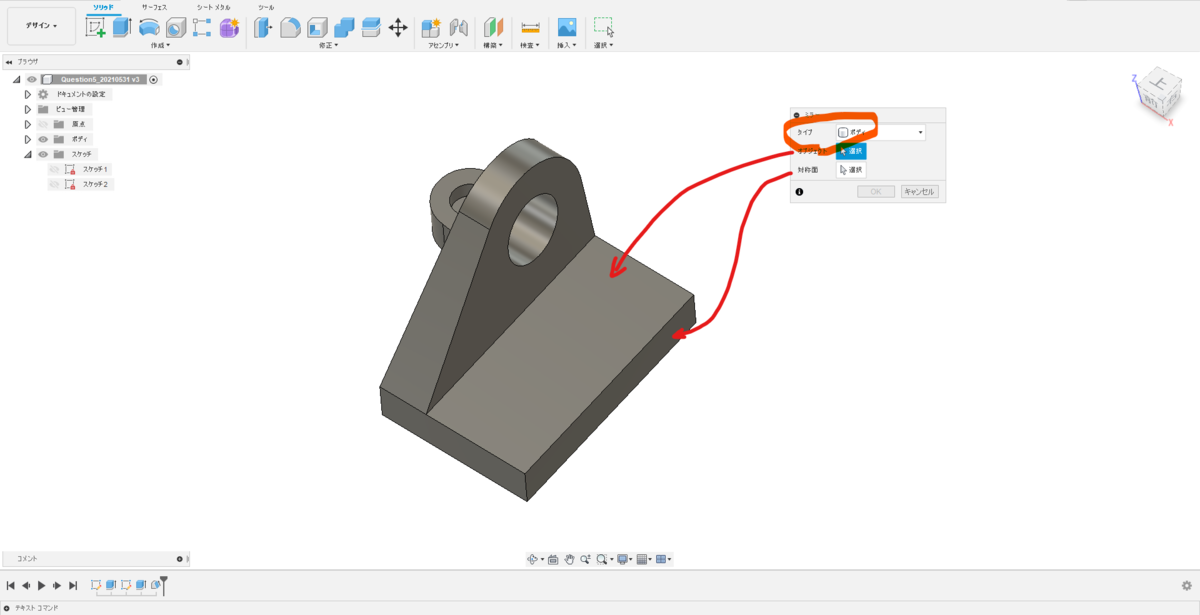

↑ タイプ:[ボディ]、オブジェクト:[ソリッド]、対称面:[中心の面]を選択します。





2. 中央の凹部の作成

f:id:digiusagi:20210602215737p:plain

↑ スケッチ1を表示に戻します。





3. 長方形プロファイルを使って凹を作成する

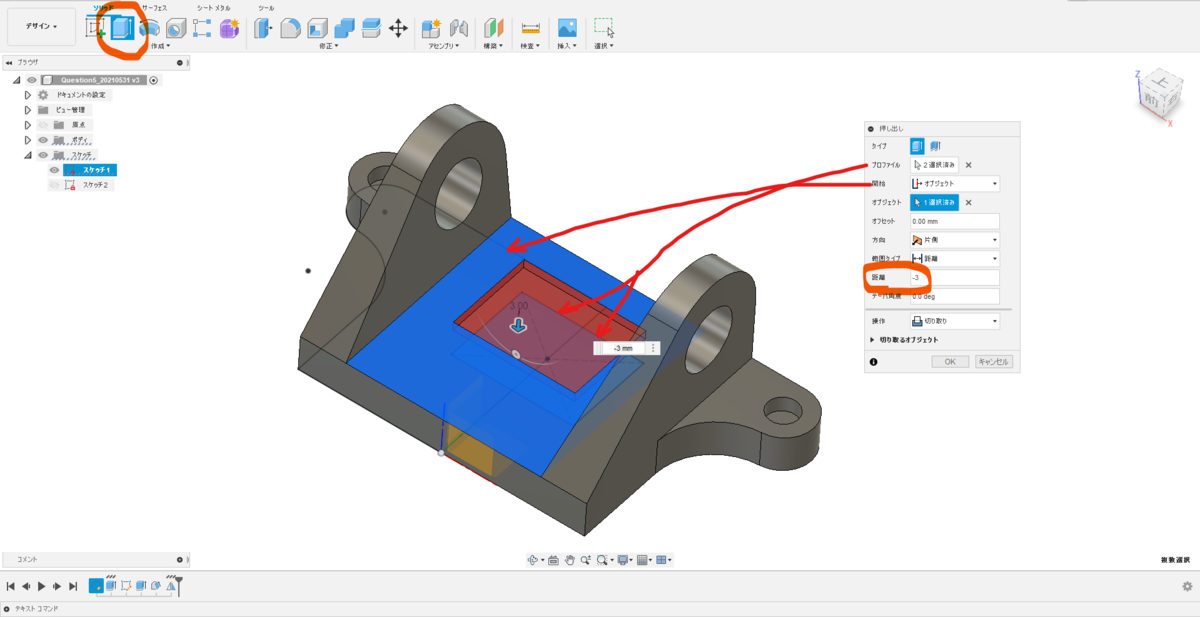

f:id:digiusagi:20210602220250p:plain

↑ 図のようにプロファイルを選択後、開始:[オブジェクト]、オブジェクト:[上面]を選択します。切り取り量は3㎜です。





4. テーパー部の作成

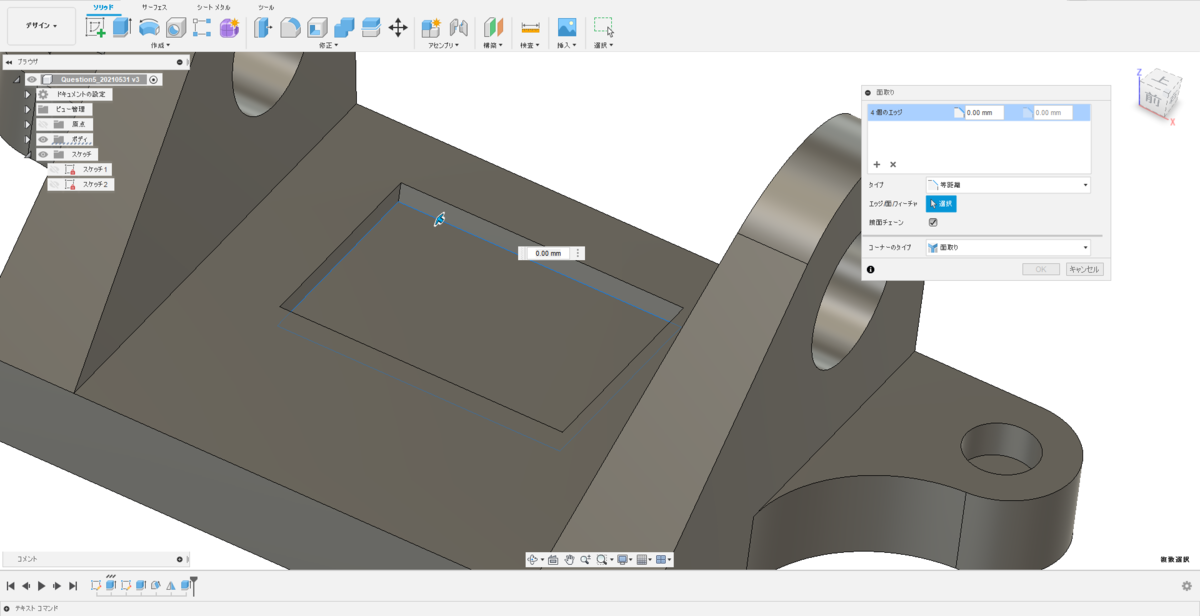

f:id:digiusagi:20210602221054p:plain

↑ [修正]→[面取り]コマンドを選択、エッジ4本を順次選択します。



5. テーパー部の完成

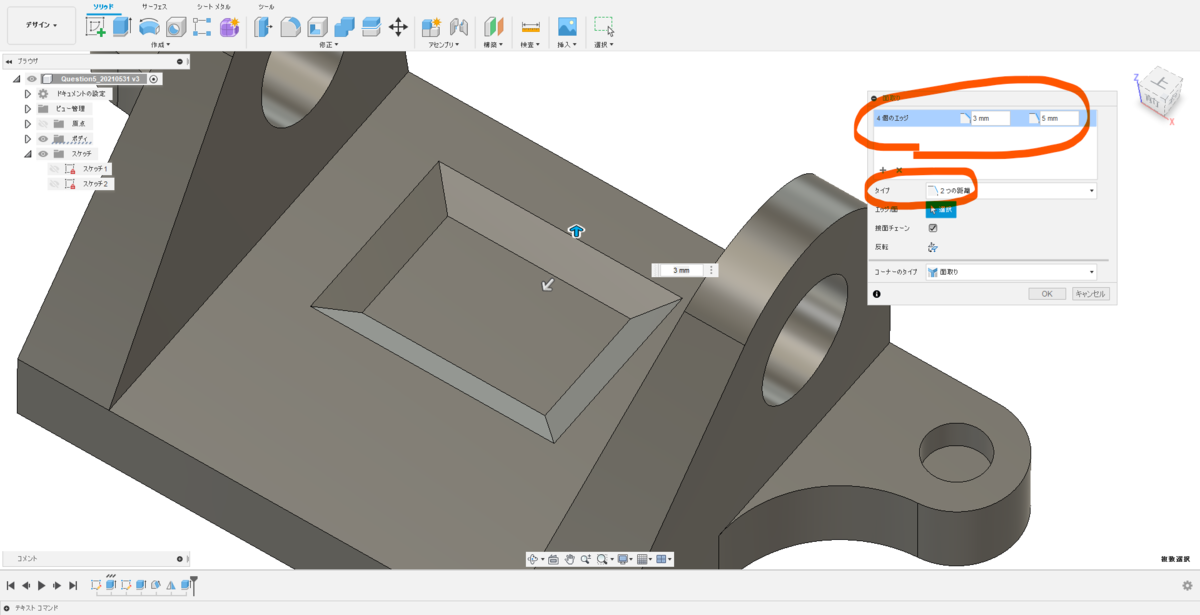

f:id:digiusagi:20210602221632p:plain

↑ 図のように設定します。





6. 右側カット部の作成

f:id:digiusagi:20210602222440p:plain

 ↑ 図のように上面にカット形状をスケッチします。





7. 右側カット部の完成

f:id:digiusagi:20210602222804p:plain

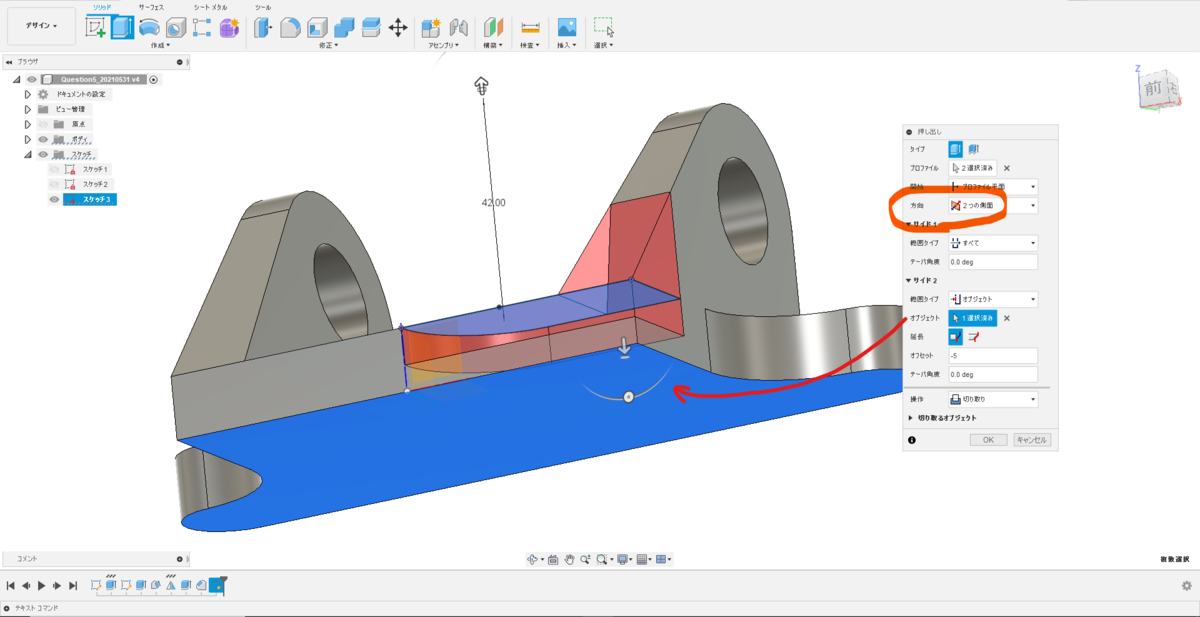

 ↑ 方向:[2つの側面]とし、上方にすべて、下方の範囲タイプ:[オブジェクト]、オフセット:[-5]とします。





8. ソリッドの完成

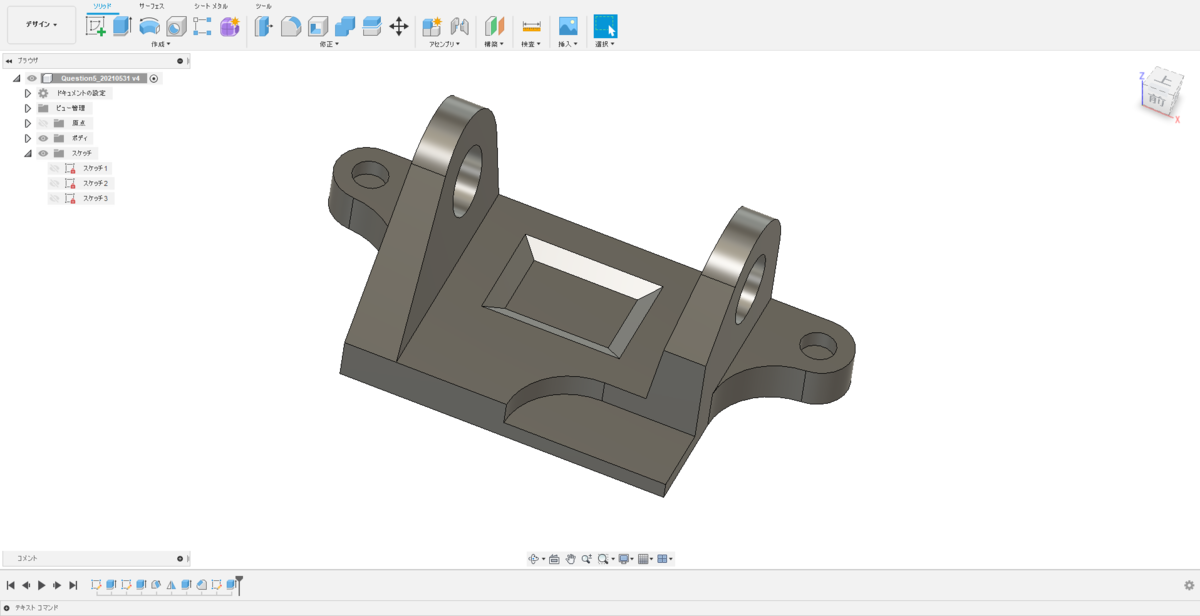

f:id:digiusagi:20210602223106p:plain



以上でソリッドの完成です。
