3D CAD 練習課題2-2
～無料で使える 3D CAD "FUSION360" を使って3D CADを習得しましょう～
＜練習課題2-2＞

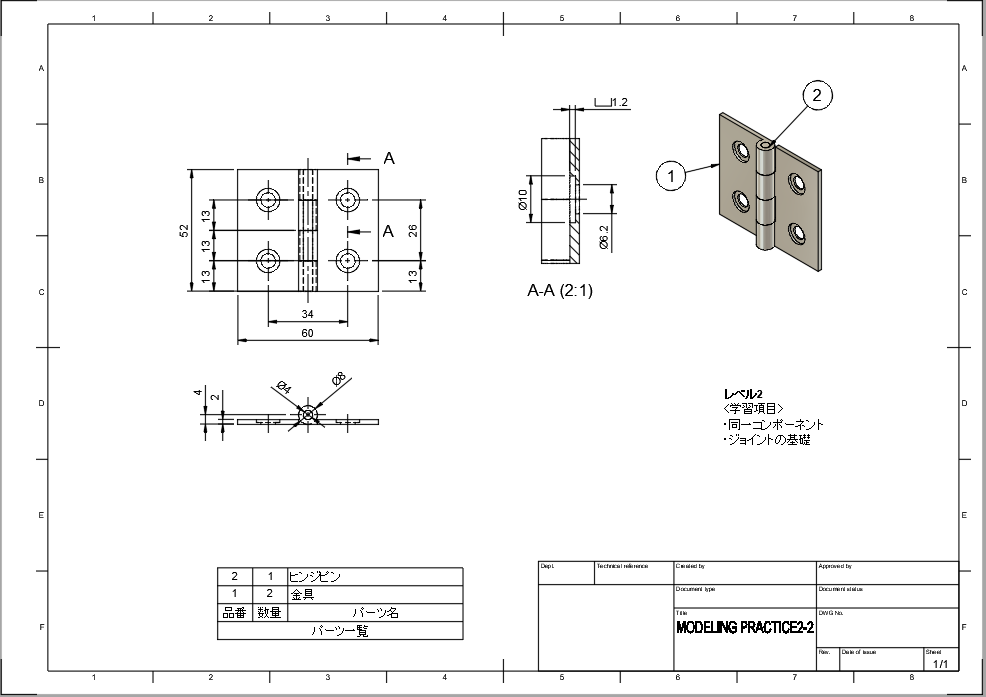

下の図面からソリッドを作成します。
図面の見方（第三角法）がわからない方はこちらを参照してください。
ドアの開閉部によくある蝶番です
＜回答編＞
1.ブラウザの一番上を右クリックして[新規コンポーネント]を追加します。
↑コンポーネント1:1が追加されます。

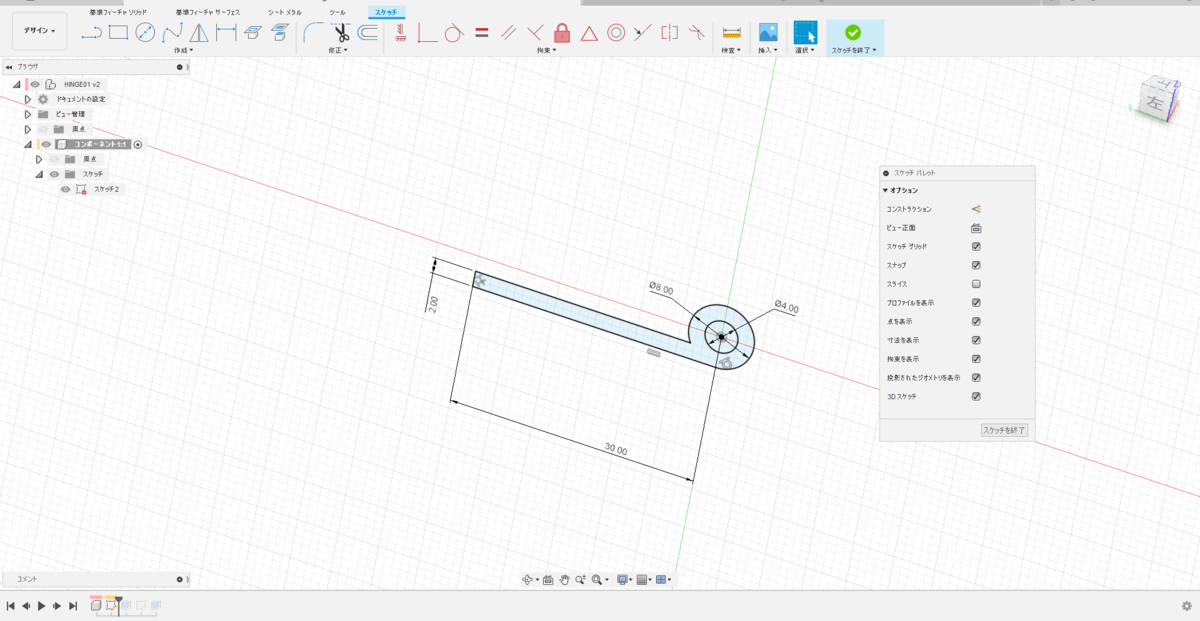

2.YZ平面に金具の断面をスケッチします。
↑回転中心を原点にしてスケッチしてみましょう。
（ヒンジ部外径:8,内径:4,取付板長さ:30,板厚:2）
3.ソリッドを作成する
↑[押し出し]で52mm押し出します。

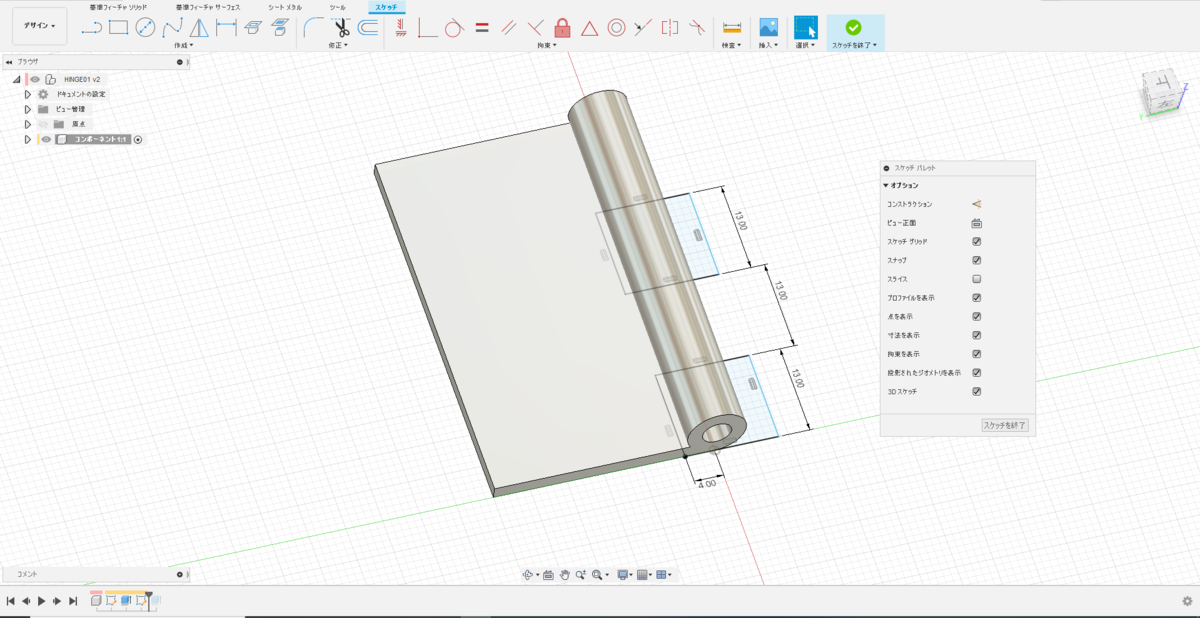

4.切り欠きを作成するためのスケッチをXY平面に描きます。
↑回転中心から4mmの範囲で長手方向13mmの四角を13mm間隔で2つ描きます。

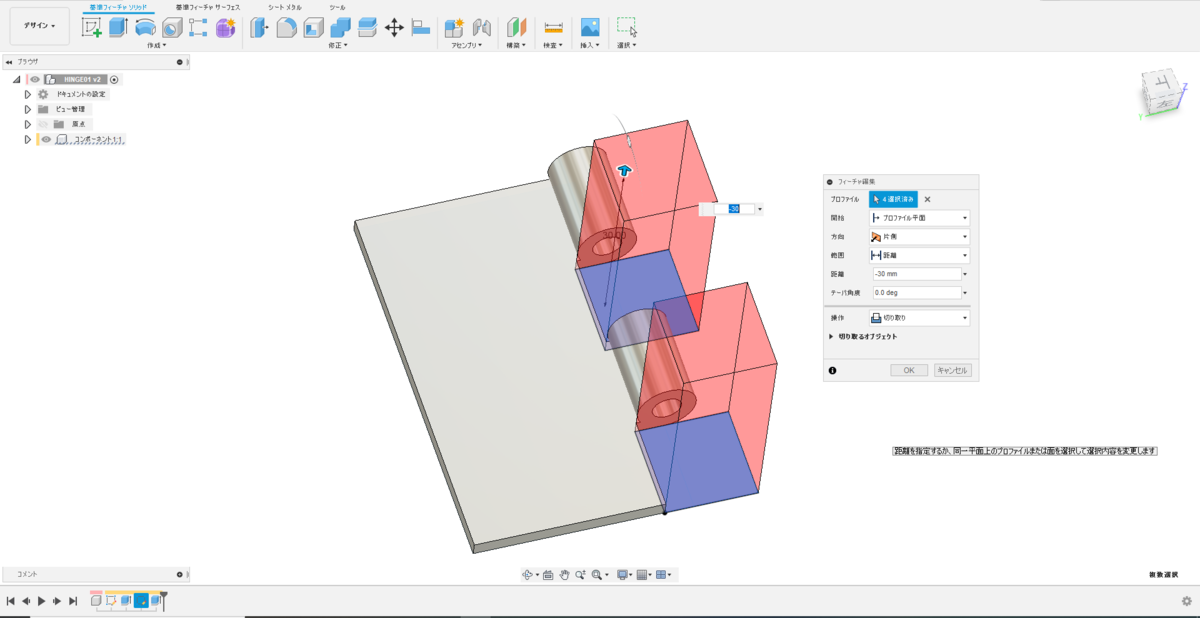

5.[切り取り]コマンドで切り欠きを作ります。
↑切り欠き高さは-30でOKです

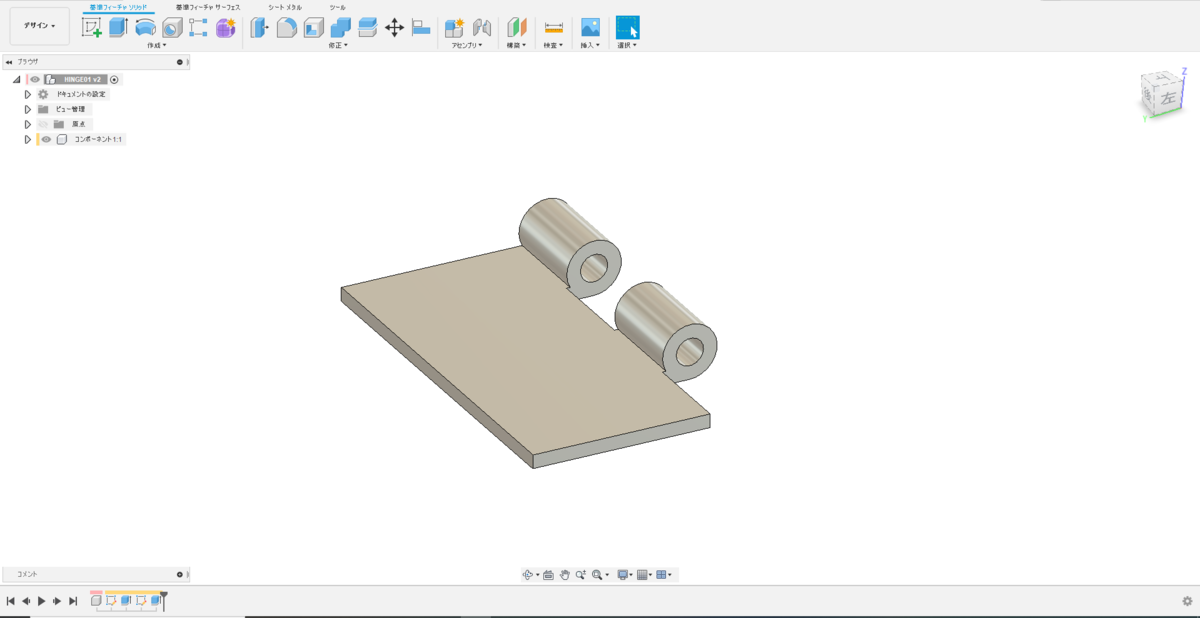

6.蝶番の片側の原型が出来ました。

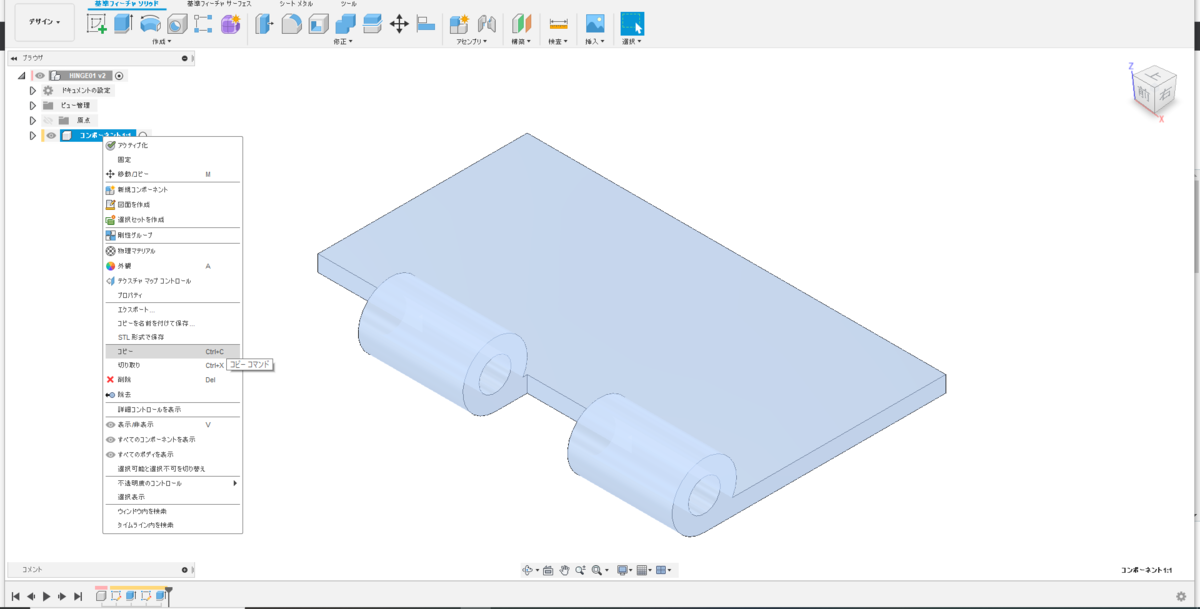

7.コンポーネント1:1を右クリックしコピーを選択します。

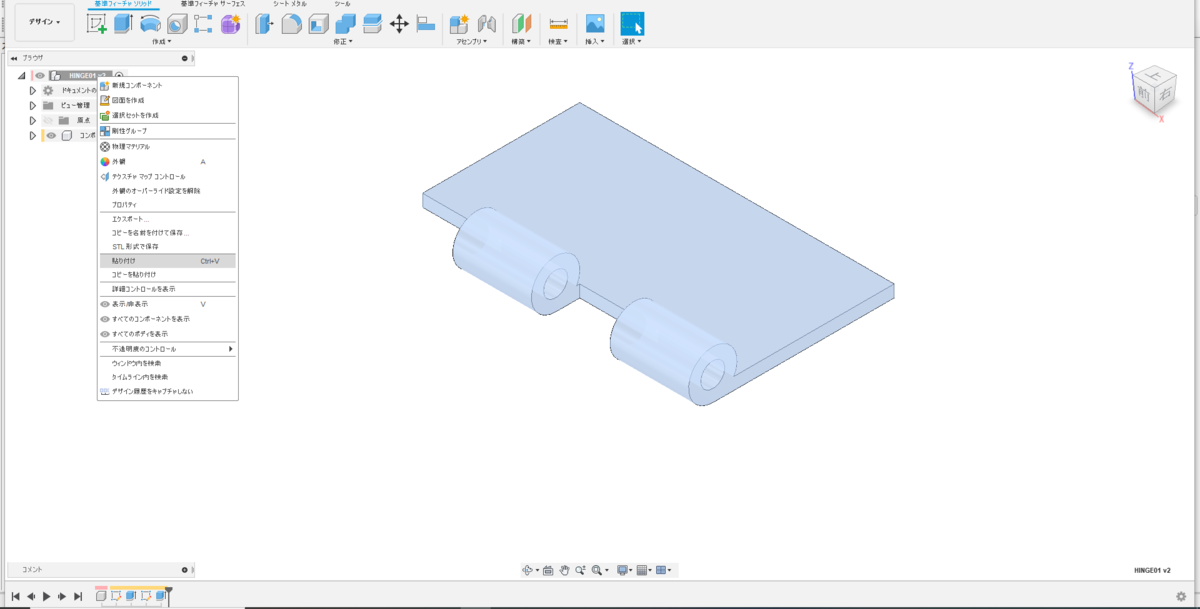

8.ブラウザの一番上を右クリックして[貼り付け]を選択します。
↑[コピーを貼り付け]ではなく[貼り付け]を選択します。
9.同じ位置にコピーが貼り付けられます。
↑この後コピーされたものを移動します

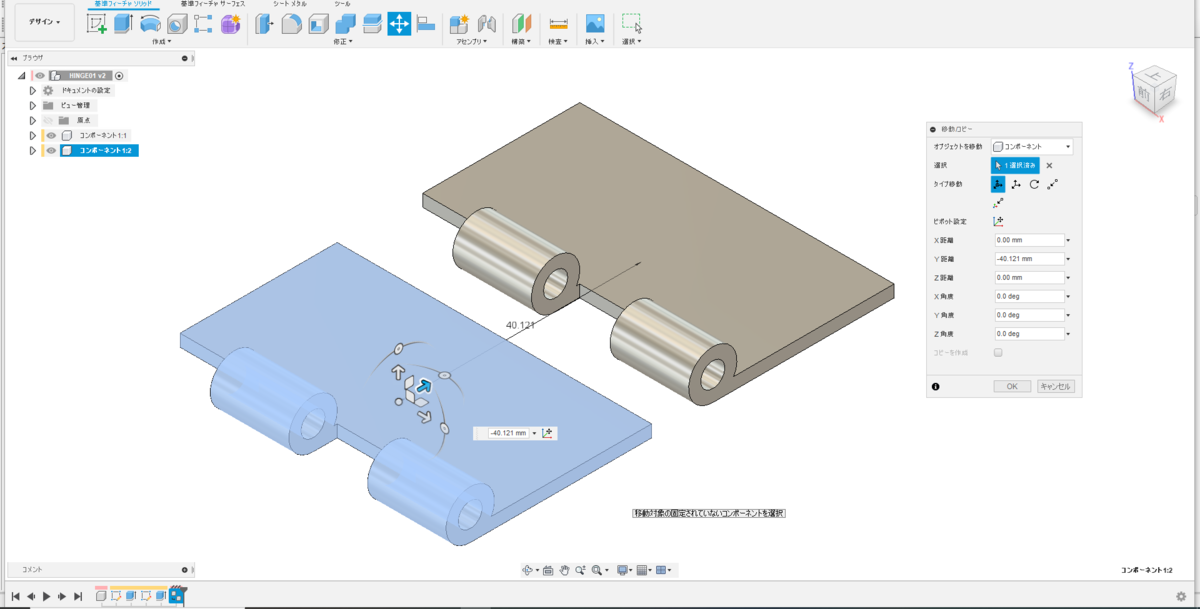

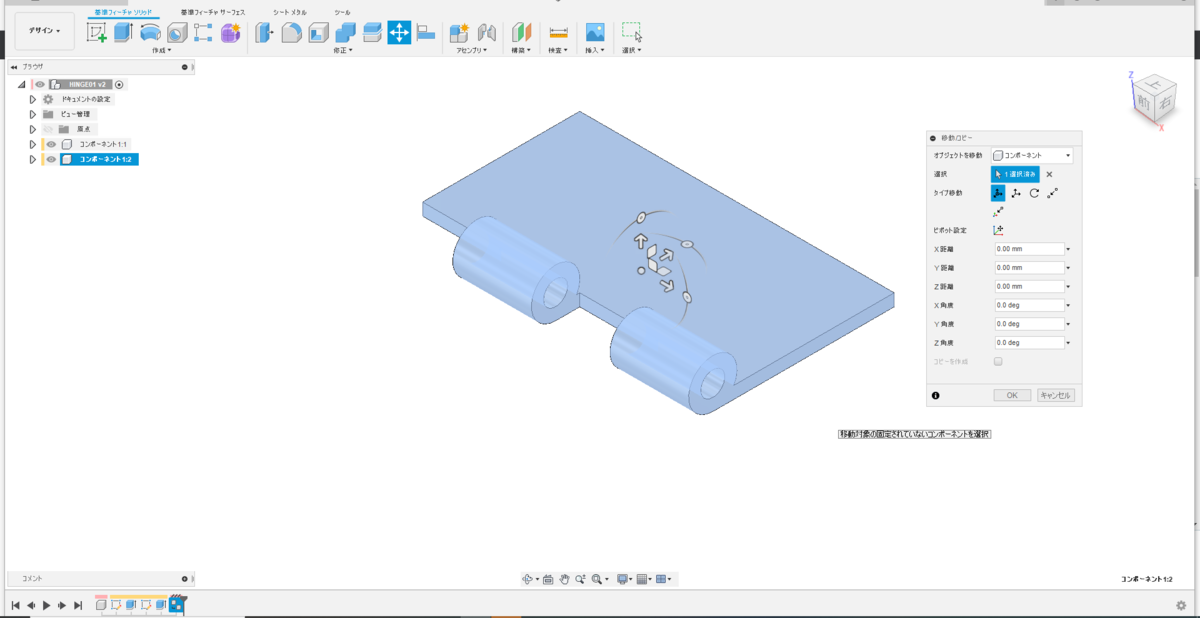

10.移動の矢印をドラッグして別の位置まで動かしてみましょう。
↑位置は適当でOKです

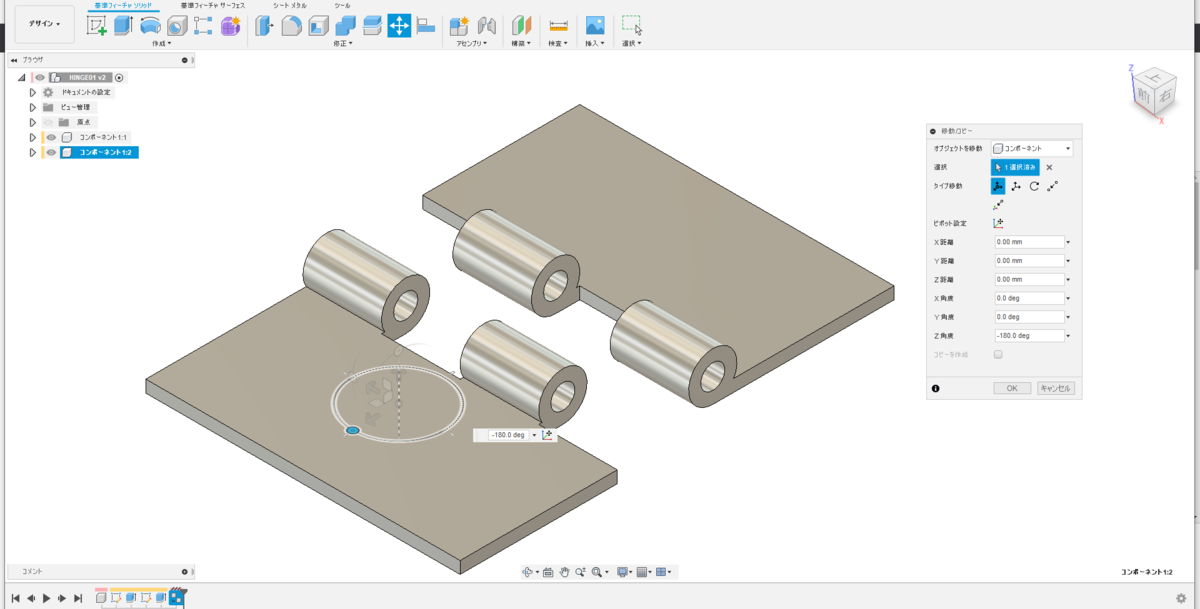

11.180°回転させます。
↑[移動/コピーウィンドウの[OK]ボタンで確定します

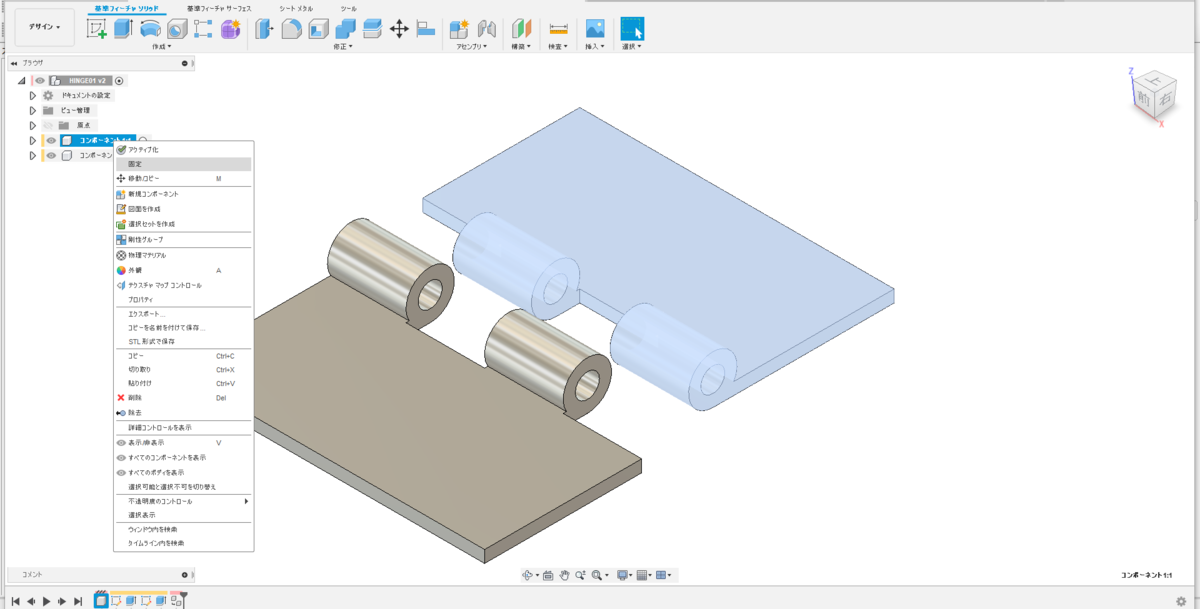

12.コンポーネント1:1を右クリックして[固定]します。
↑ヒンジの片側を動かなくします

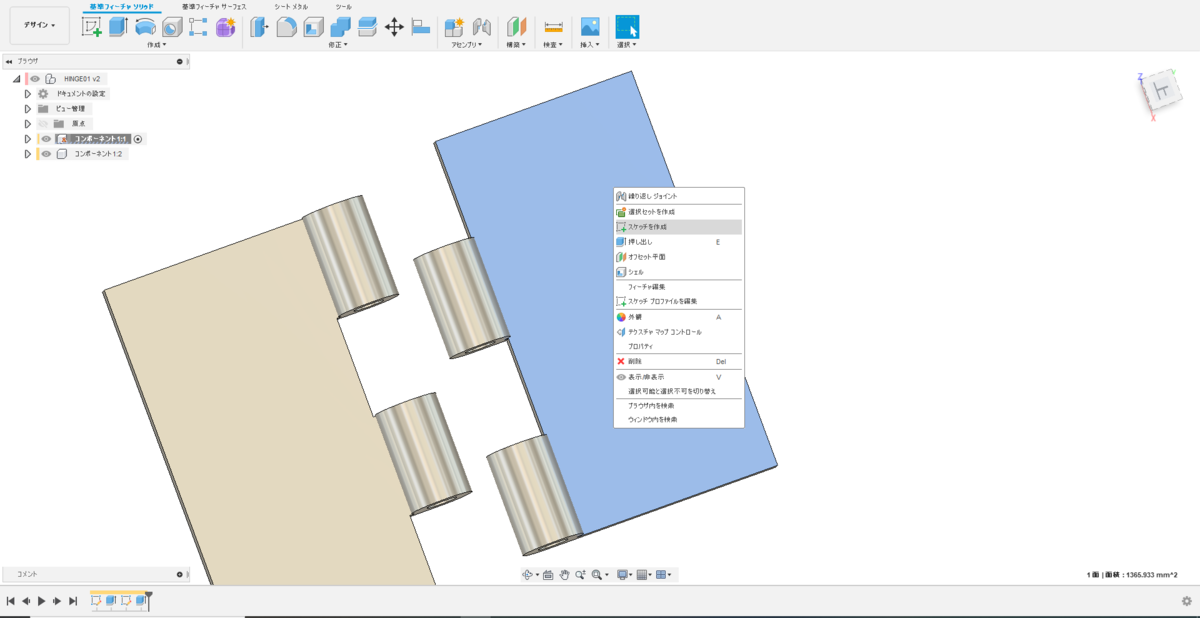

13.取付穴を設けるため、コンポーネント1:1をアクティブ化し、スケッチを作成します
↑アクティブ化するにはコンポーネント1:1を右クリックして[アクティブ化]を選択します

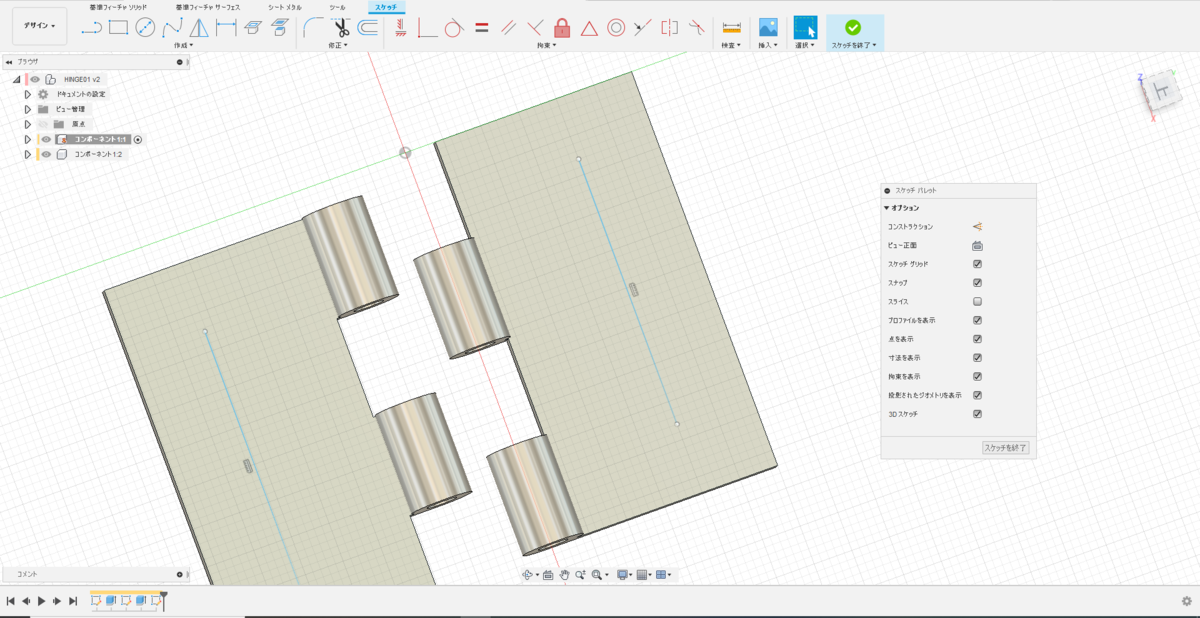

14.取付面に適当に線分を描きます

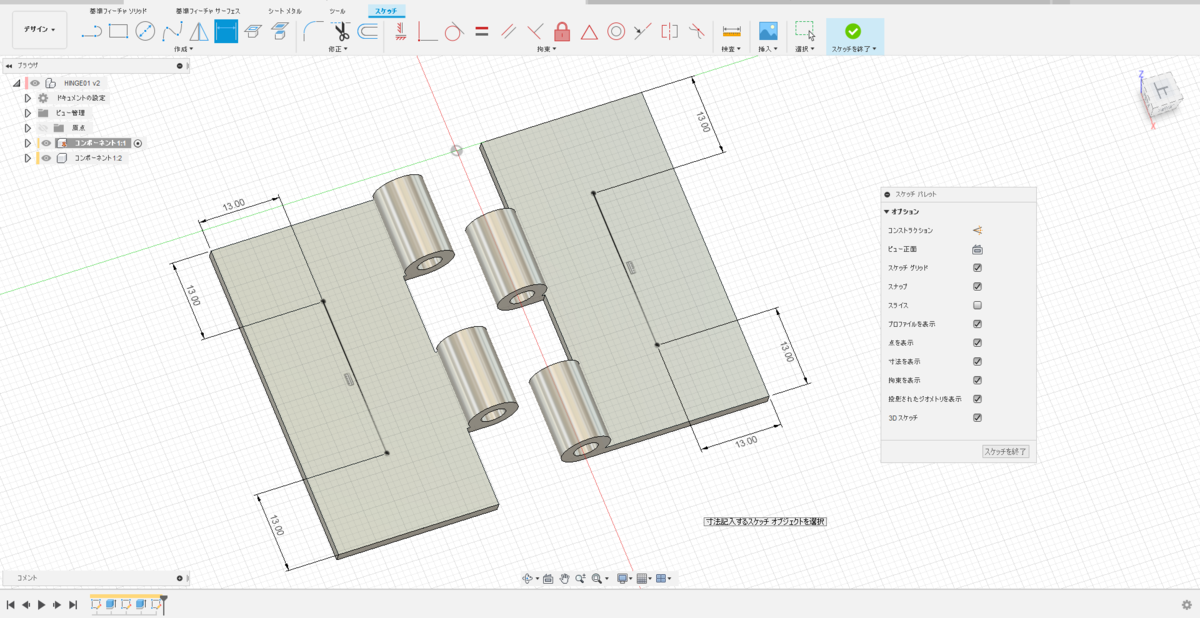

15.線分の位置をスケッチ寸法で指定します。
↑端からそれぞれ13ｍｍとします。コンポーネント1:1に描くことによって同時に1:2にも描かれていることがわかります。

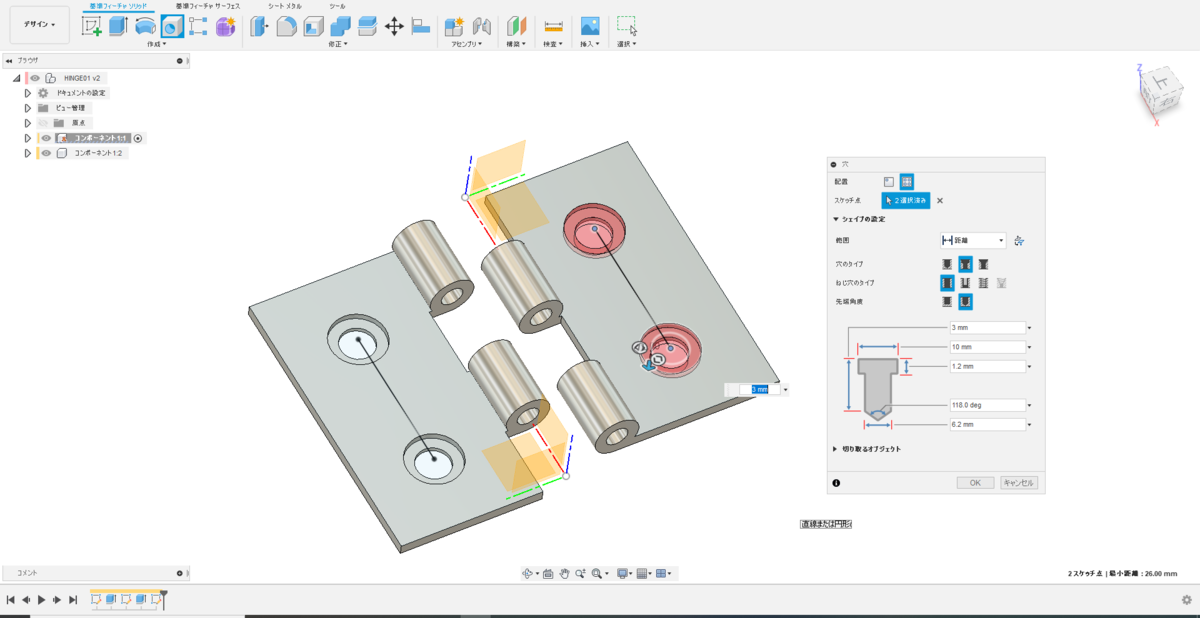

16.線分の両端を指定してボルト穴を明けます。
↑穴径を6.2ｍｍ、ザグリ穴径10ｍｍ、深さ1.2ｍｍとします
詳細は穴ウィンドウを参照してください

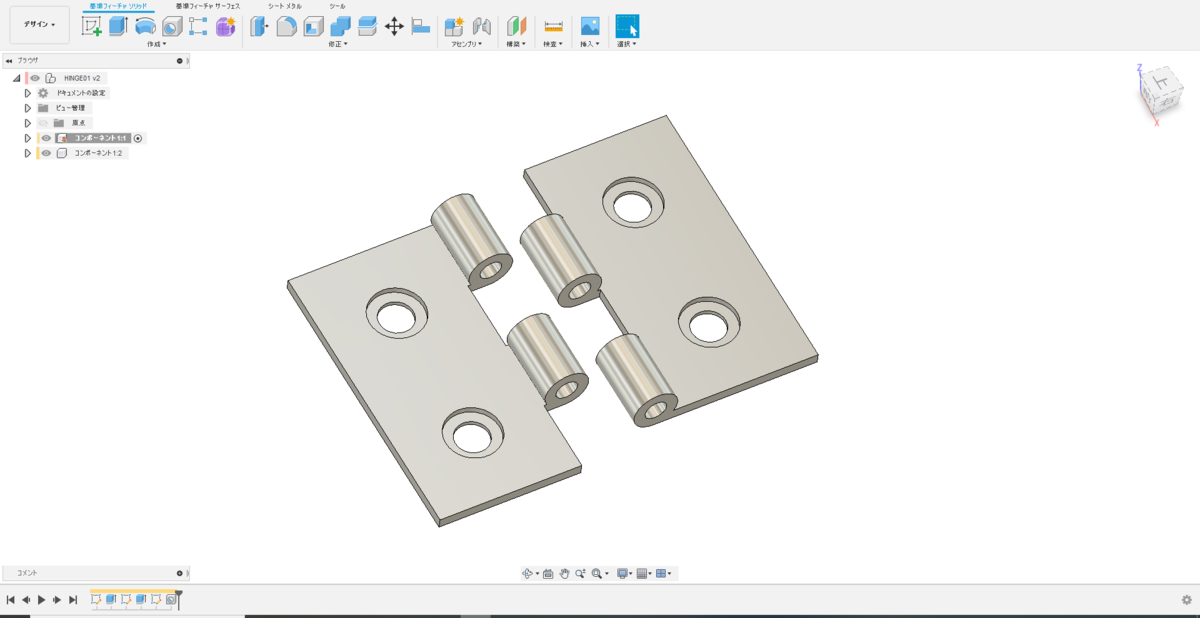

17.だんだん完成形が見えてきました

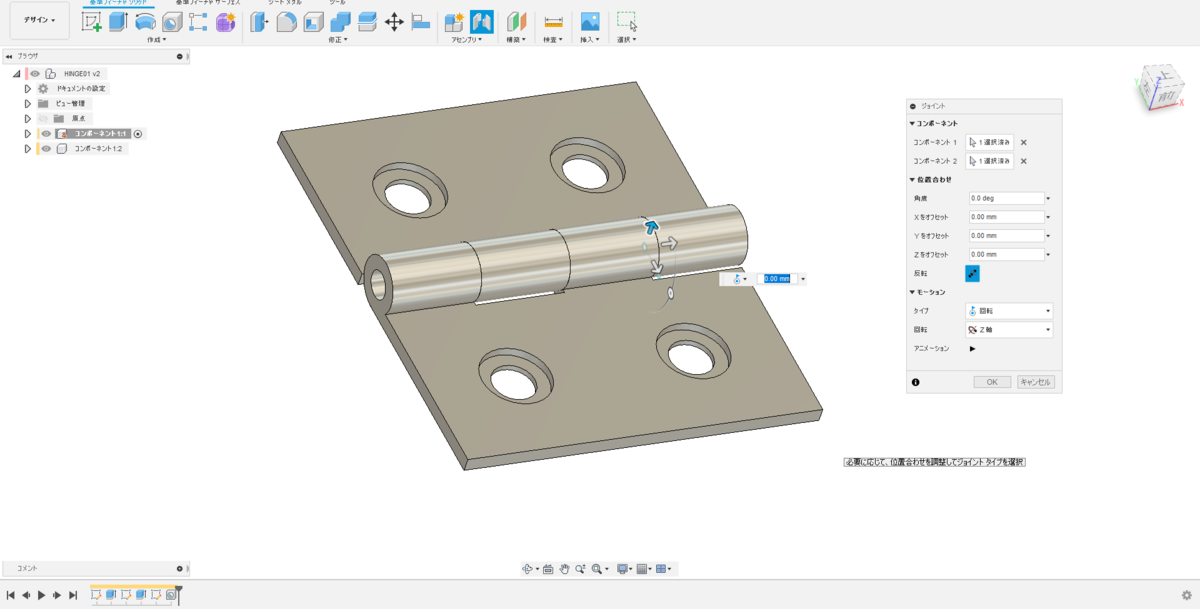

18.アセンブリのジョイントを使って組み合わせます
↑アセンブリとは組み立てるという意味です

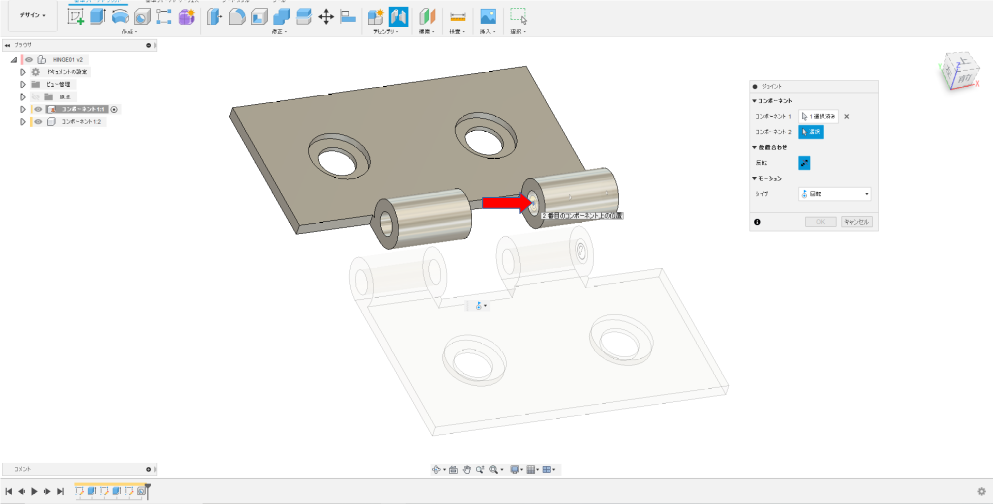

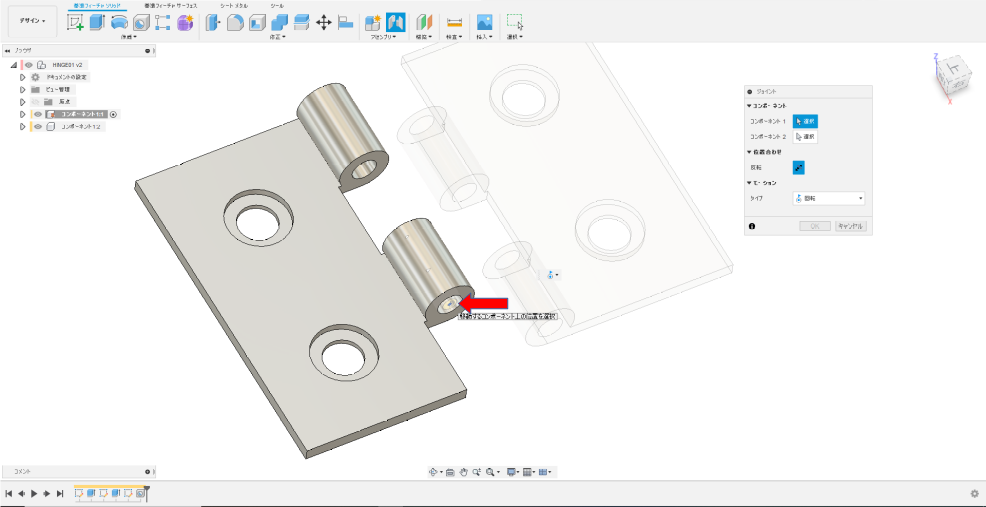

19.矢印の部分の穴中心を選択します
↑モーションのタイプは[回転]を選択します
20.もう一つのヒンジの対応する部分（矢印）を同様に選択します。
↑位置合わせの基準です
21.ピッタリ合ったらOKボタンで確定させましょう
↑コンポーネント1:2がぐるぐる回転しましたか？
22.コンポーネント1:2をドラッグすると回転することがわかります。
↑自由に回してみてください

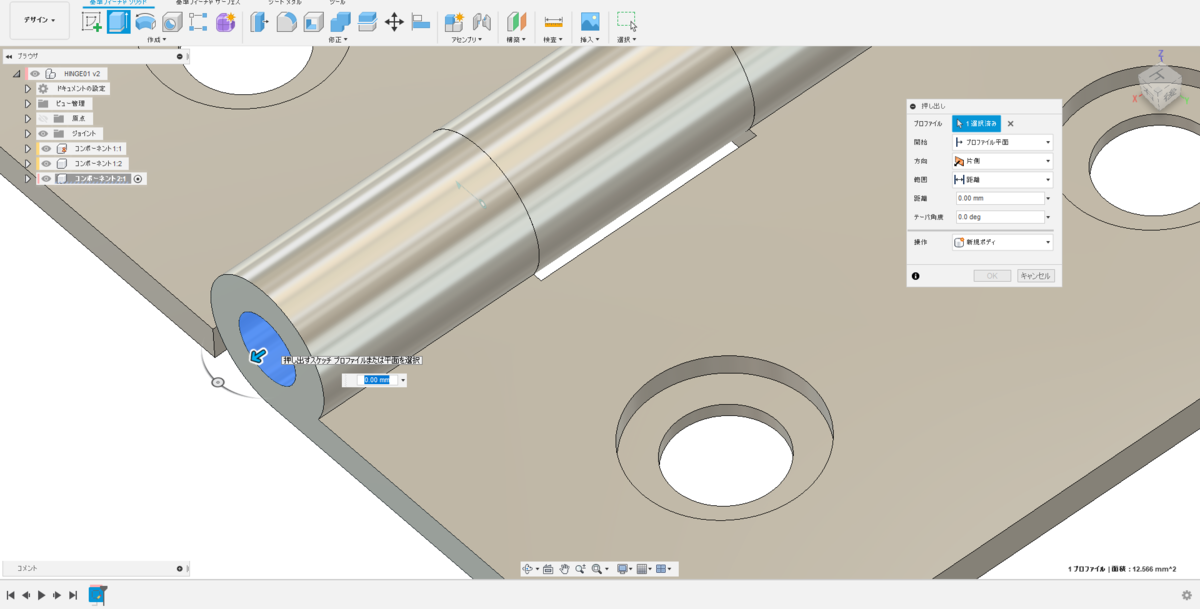

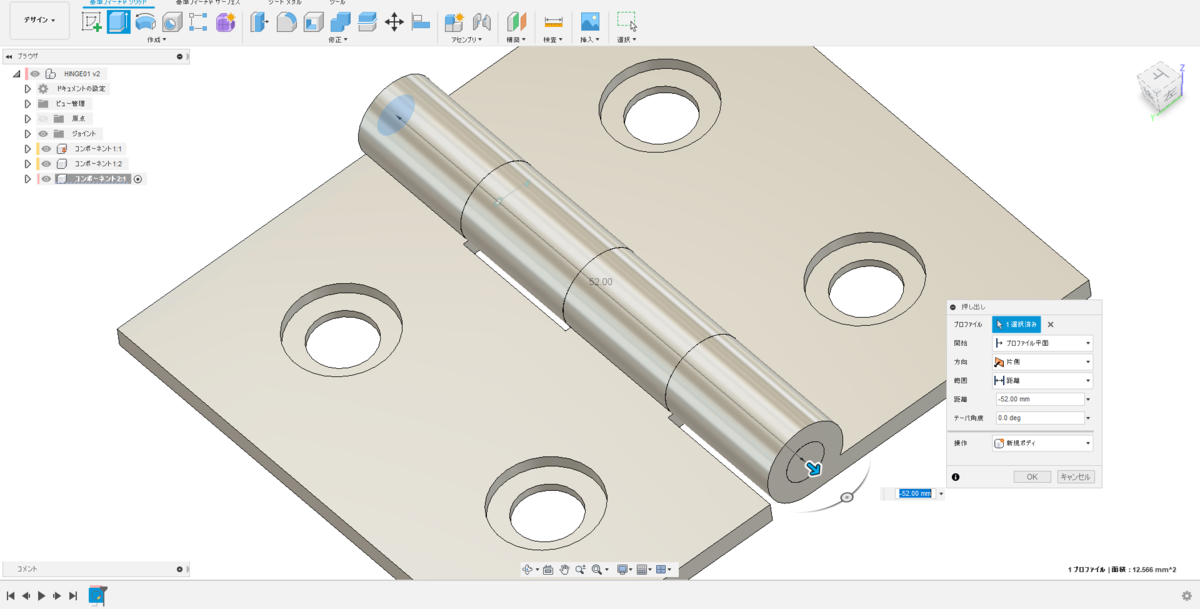

23.ヒンジピンを入れる
↑コンポーネント2:1を追加し、[プレス/プル]コマンドで穴の中にカーソルを持って行きクリックします
24.反対側の端面を選択します。
↑ヒンジピンが通りました

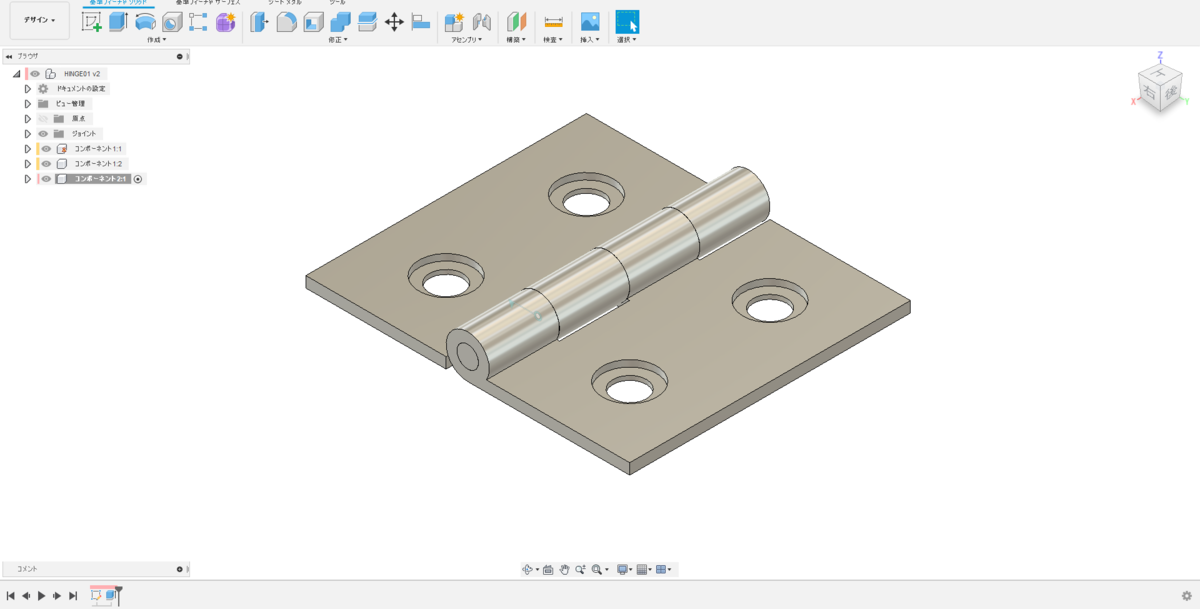

25.完成です
