＜練習課題4-10＞
SOLIDWORKSブログにて、モデリングの練習になるいくつかの課題が公開されています。FUSION360を使ってトライしてみましょう。
～ FUSION360でSOLIDWORKSの練習問題を解く意味は ～
SOLIDWORKSの問題はSOLIDWORKSで解くべきと考えるかもしれません。
しかし、基本操作はどの3D CADも変わりません。
FUSION360での練習は他の3D CADでも生かされますのでやってみましょう。
練習方法
1. フェーズ1の図面からモデルを作成する。
2. 作成したモデルを図面化してフェーズ1の図面にする。
3. モデルを編集してフェーズ2の図面の形状にする。
4. 図面を更新してフェーズ2の図面にする。
＜＜ モデルマニア2000のフェーズ2図面作成 ＞＞

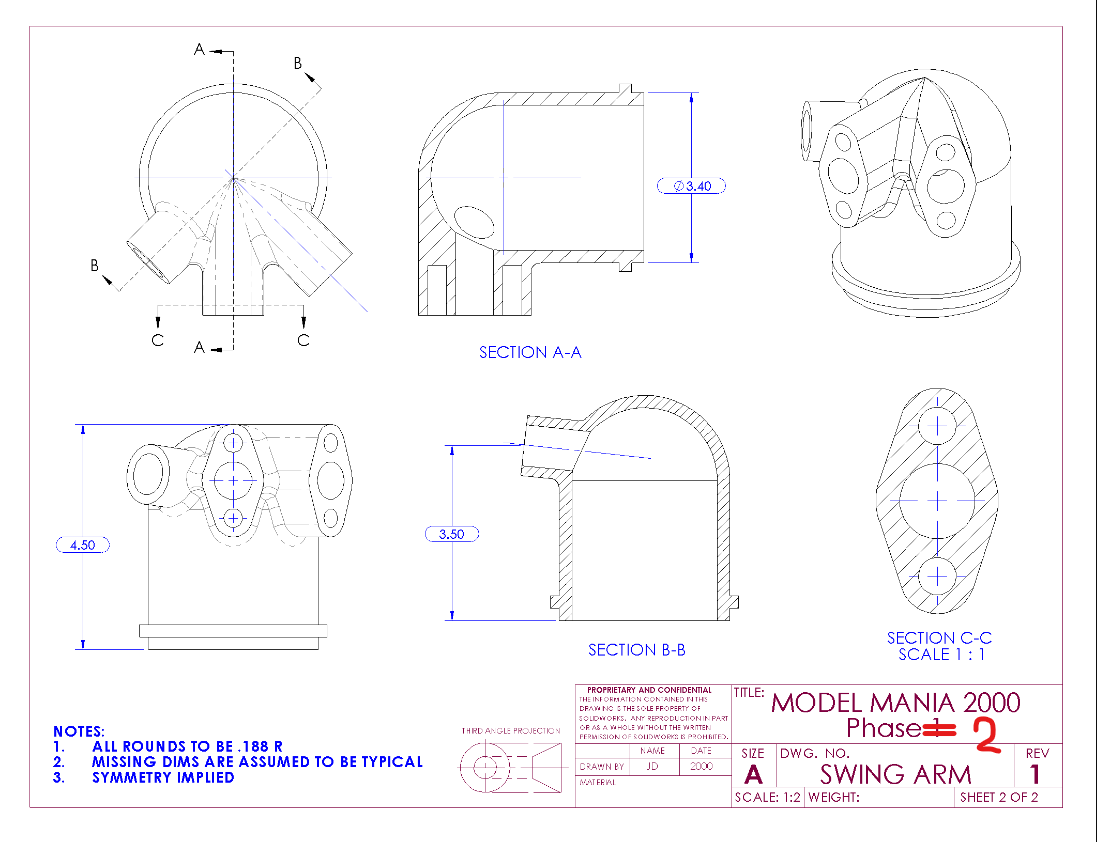

1. 図面の確認
↑ 指示寸法の部分をモデルで変更します
2. モデルスケッチの編集

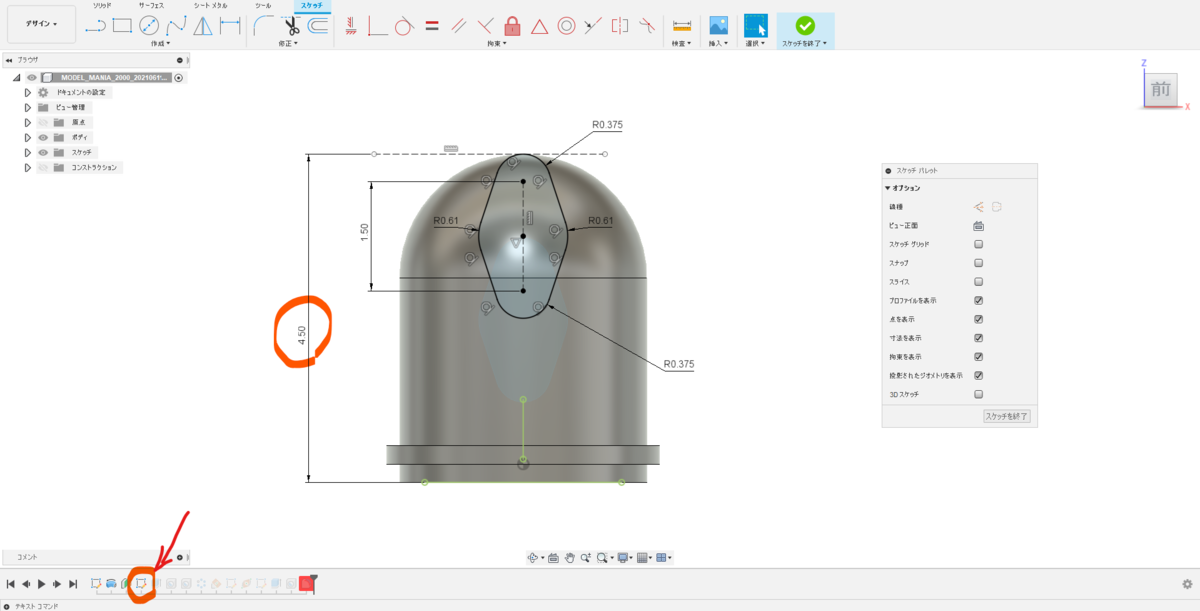

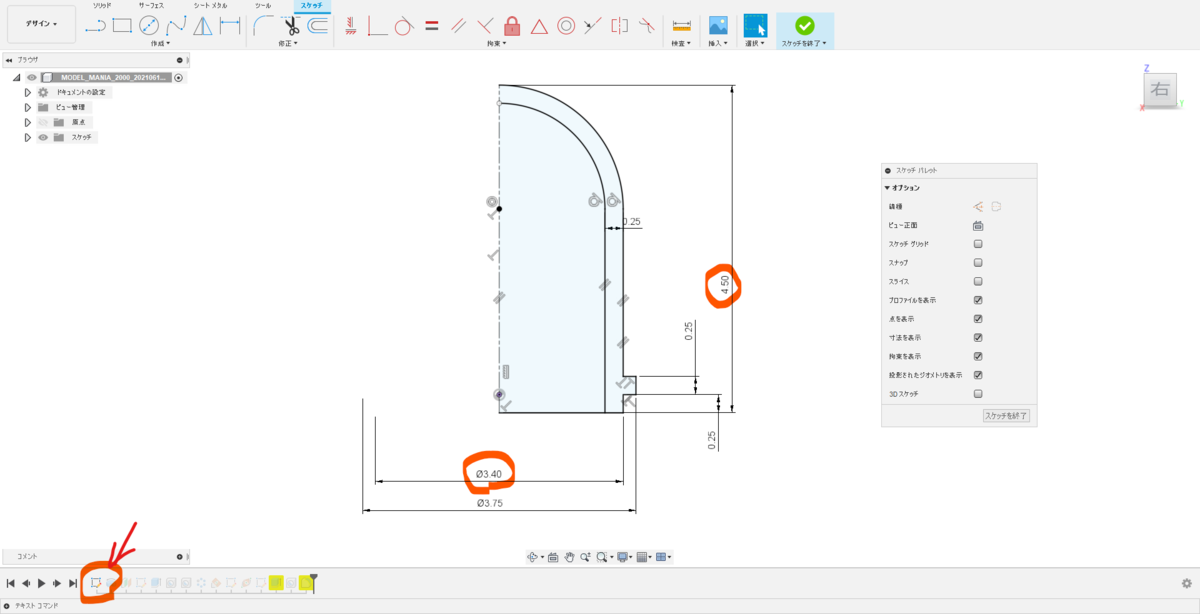

↑ スケッチフィーチャーをダブルクリックして編集モードに入り、全長寸法を4.5に、径を3.4に変更します。
3. 形状の更新
↑ [スケッチを終了]すると形状が更新されます。（エラーがあっても気にしません）
4. ひし形ボスの位置を変更する

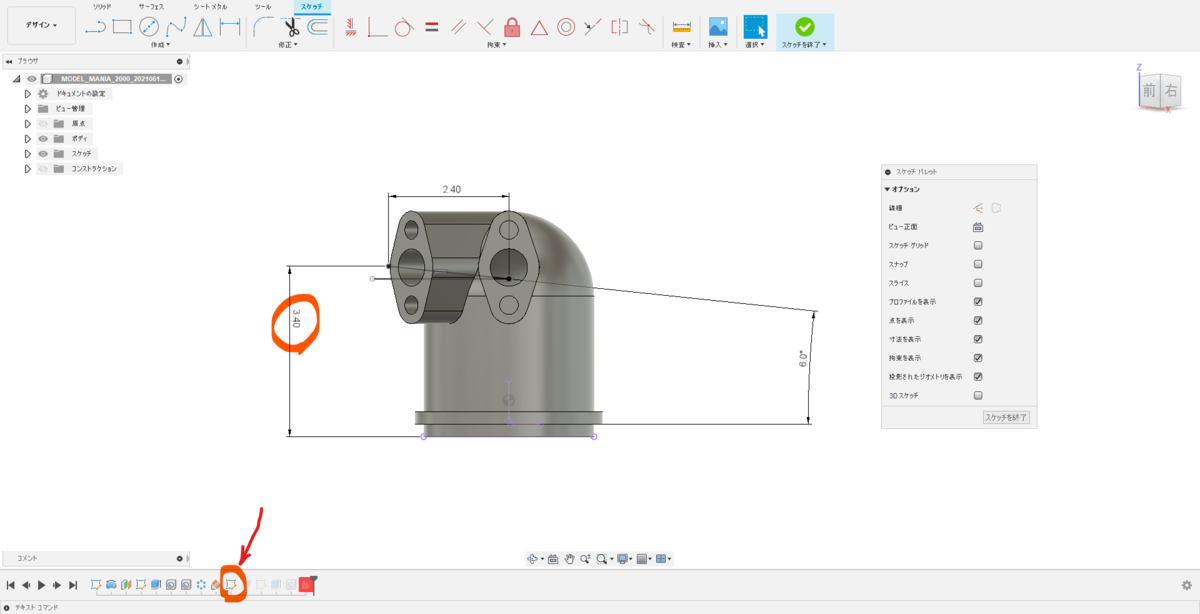

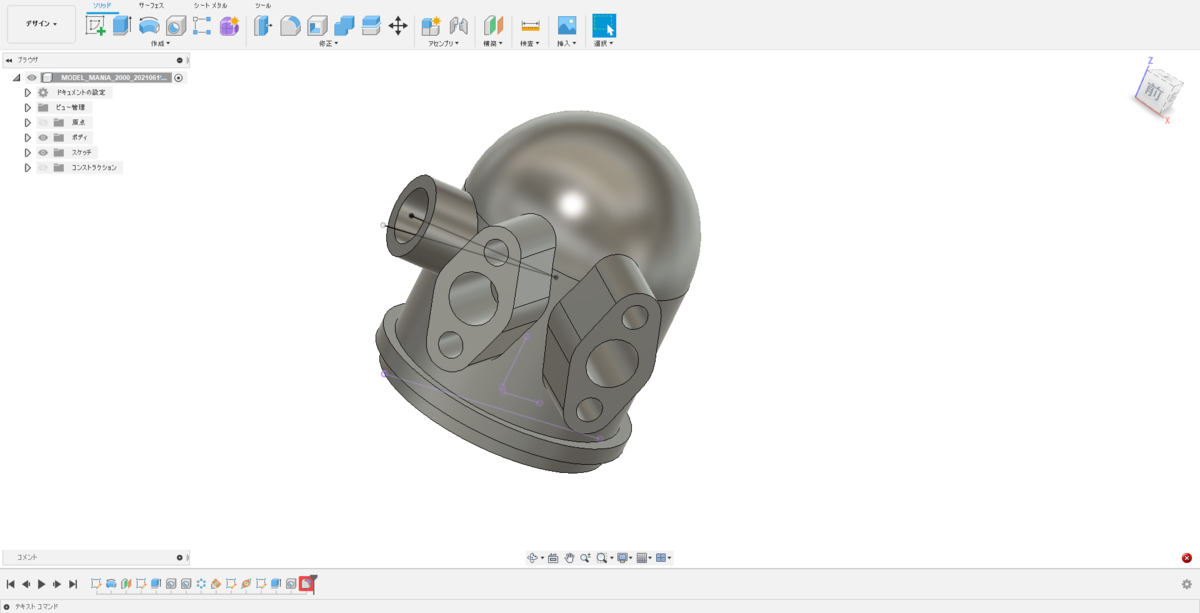

↑ 同様にひし形ボスの位置を変更します。
5. 丸ボスの位置を変更する
↑ 同様に丸ボスの位置を変更します。
6. エラーを解決する

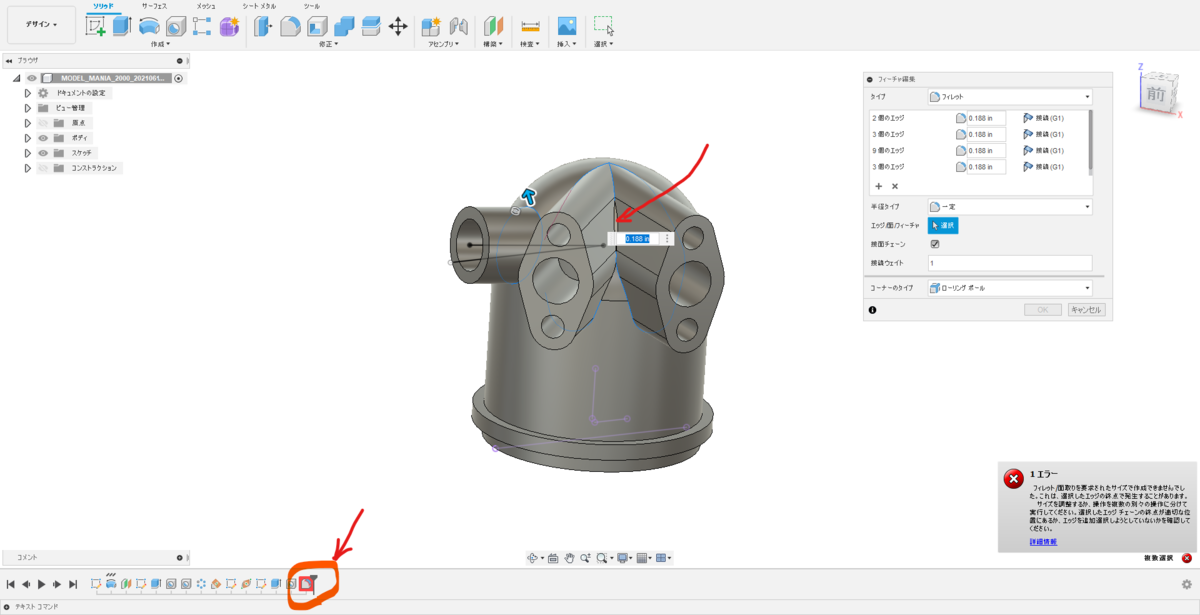

↑ ボス境界面のフィレットが上手く繋がらないので編集します。
7. フィレットの削除
↑ 一旦すべてのフィレットを×ボタンで削除します。
8. 1つずつフィレットを作成

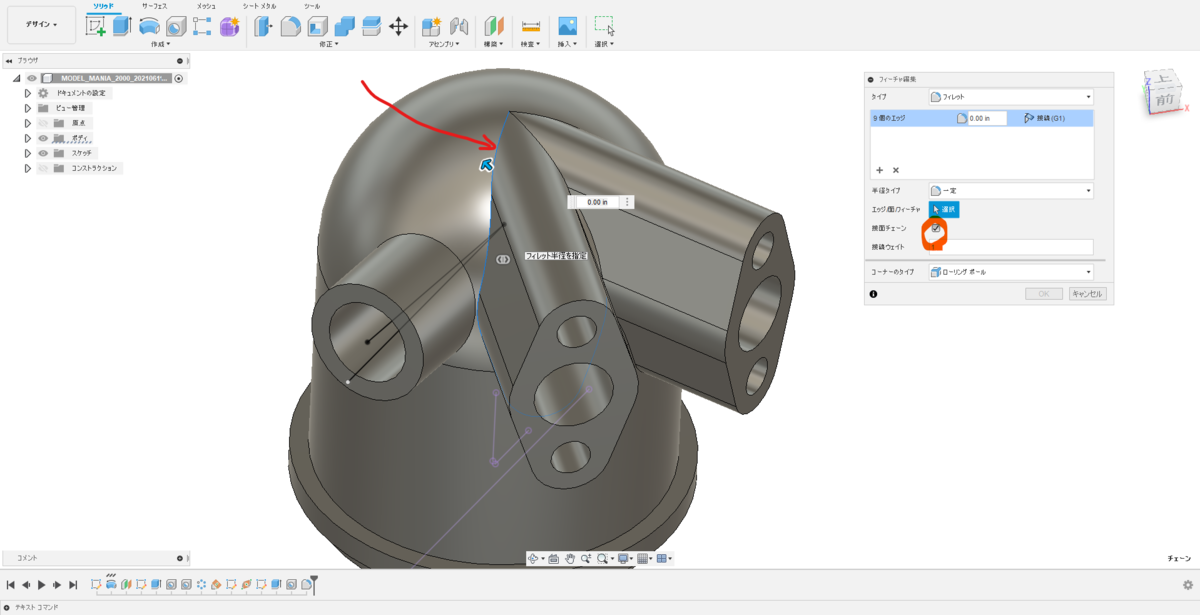

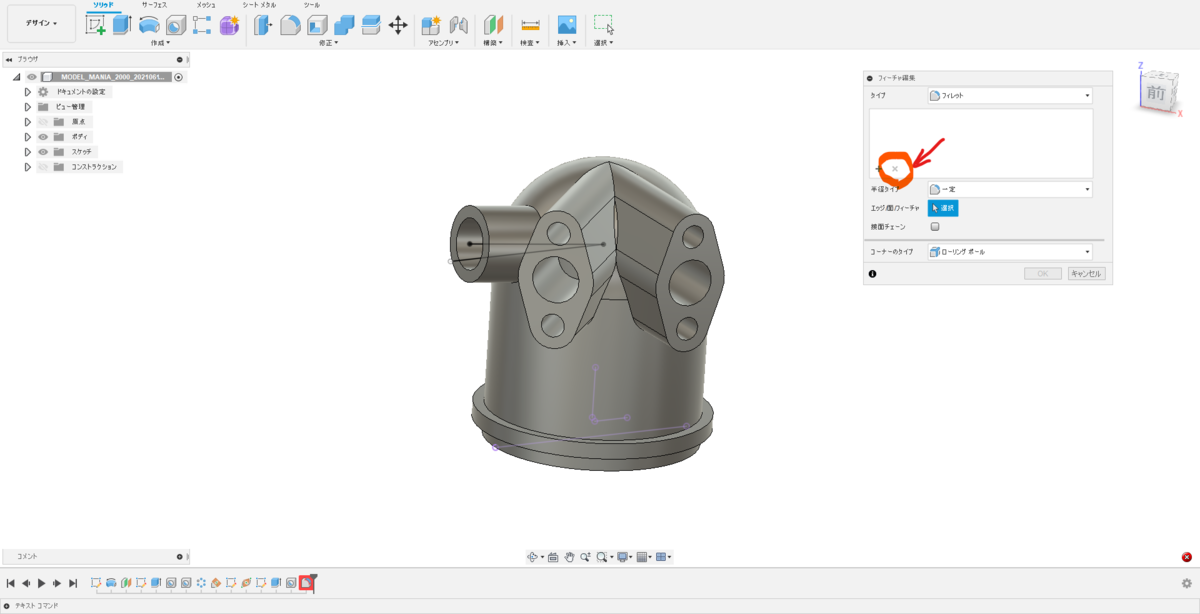

↑ 図示部分にフィレットを作成します。接面チェーンにチェックを入れます。
↑ 別フィーチャーにて図示部分にフィレットを作成します。

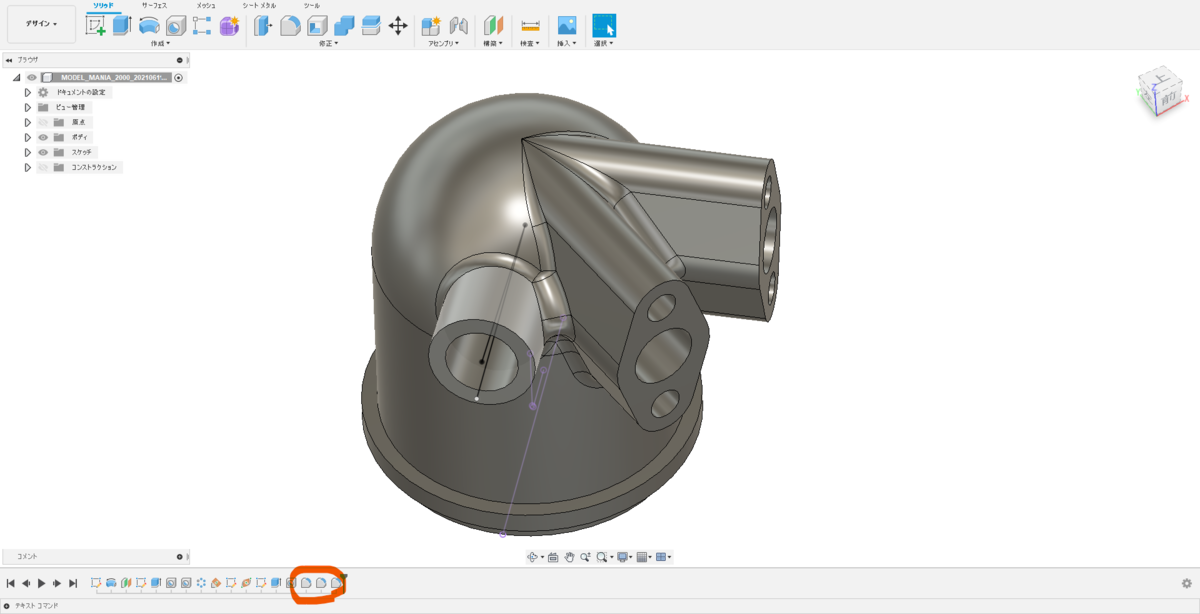

↑ 丸ボス部を含めてフィレットフィーチャーが3つになります。
9. 図面を開く

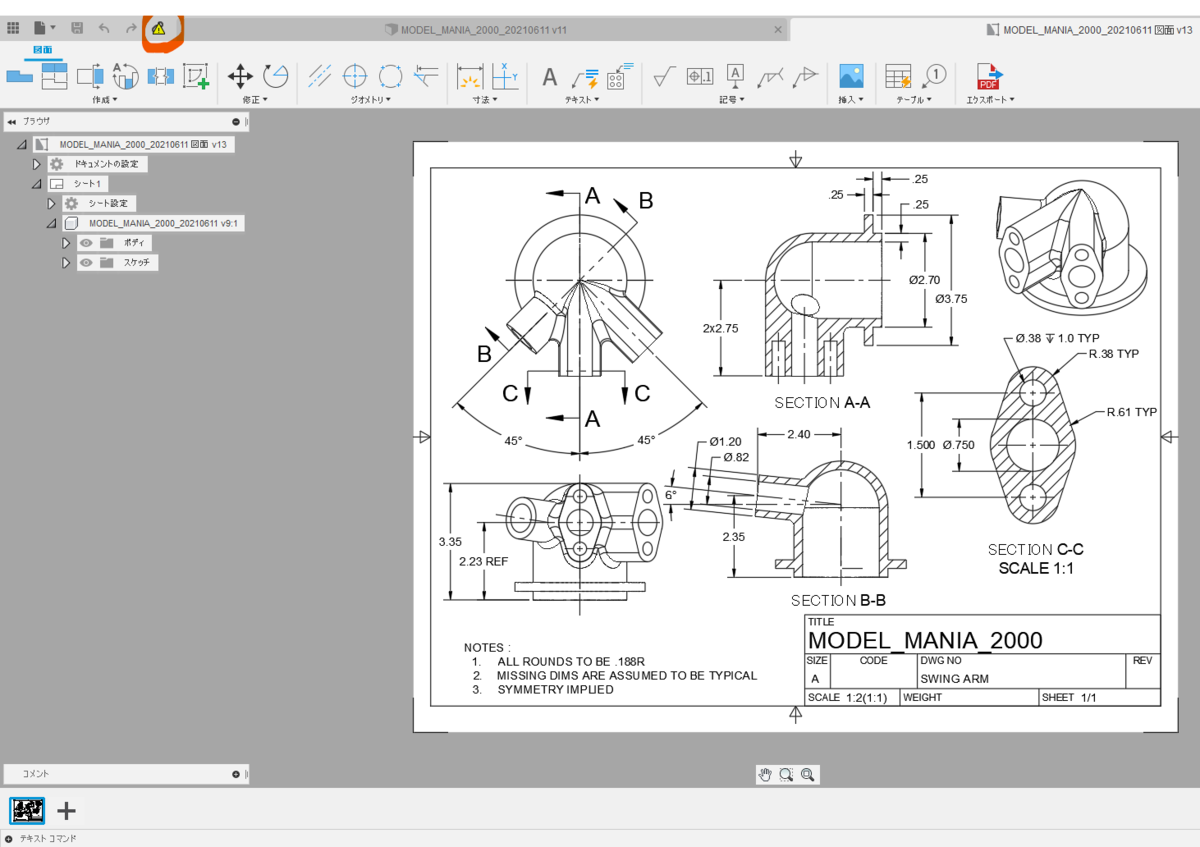

↑ 図面はまだ更新されていません。左上に更新マークが表示されています。
10. 更新ボタンを押す

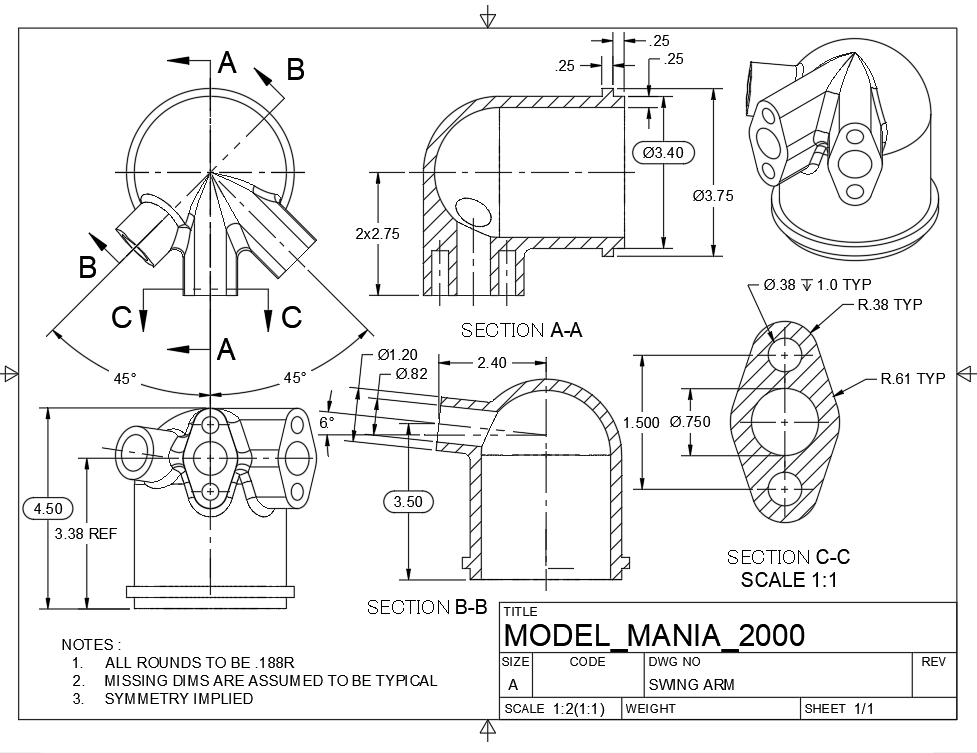

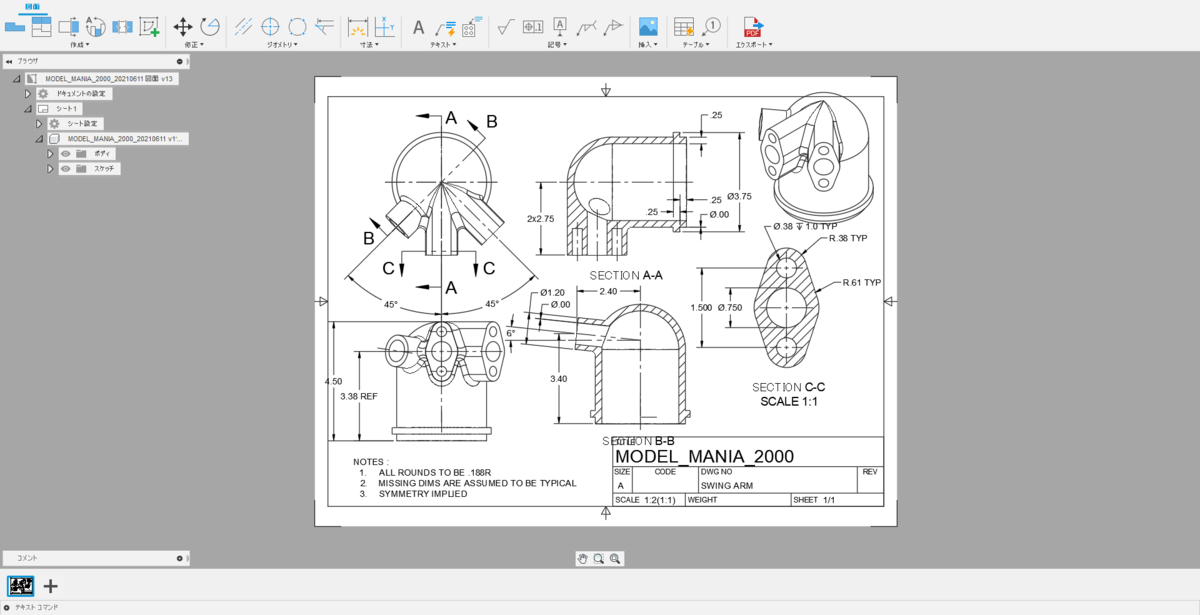

↑ 図面が更新されました。
11. 仕上げ
↑ うまく追従しなかった寸法や、枠から図がはみ出した部分は適宜修正します。長円で囲んだ寸法は、寸法をダブルクリックして[検査]→[タイプ]→[円形]を選択します。
お疲れ様でした。
